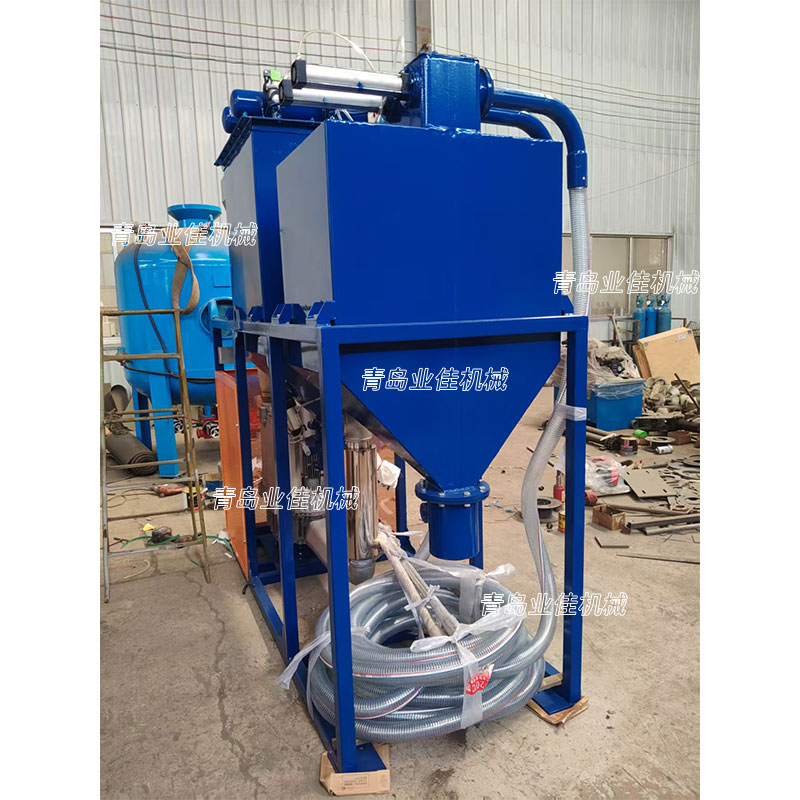

真空吸砂机（喷砂回收/工业除尘专用）——大功率负压输送，稳定回收磨料
一、产品概述
真空吸砂机是一种利用负压气力输送原理，对散装颗粒物料（如铜矿砂、钢砂、钢丸、石英砂等）进行回收、输送和集中收集的专用工业设备。它主要替代传统人工清砂方式，解决喷砂、抛丸作业后磨料散落、粉尘飞扬、回收困难等问题，广泛应用于船舶修造、钢结构防腐、桥梁施工、石油化工、矿山机械等大型喷砂现场。
我公司自主研发的真空吸砂机，采用罗茨真空泵作为动力源，搭配旋风分离+滤筒除尘两级过滤系统，具备吸力强劲、回收彻底、作业半径大、连续作业时间长等突出优势。设备整机经过疲劳测试，关键部件采用耐磨处理，可适用于多种工业工况。
二、工作原理
真空吸砂机的工作原理基于负压气力输送技术：
1. 动力产生：由大功率罗茨真空泵（或单级周边泵）高速旋转产生连续高负压（真空度可达50~60kPa），通过吸砂管路形成强劲的气流。
2. 物料吸入：吸嘴紧贴喷砂作业面，在负压作用下，散落的磨料、锈渣、粉尘等混合物随高速气流经吸尘软管被吸入设备内部。
3. 一级分离（旋风分离） ：含尘气流首先进入旋风分离筒，在离心力作用下，较重的磨料颗粒和较大杂物沿筒壁旋落至底部集料桶，实现磨料的初级回收。
4. 二级过滤（滤筒除尘） ：携带细微粉尘的气流继续进入滤筒除尘器，经过滤筒过滤，粉尘被截留在滤筒表面，洁净空气经消音器排入大气，达到环保排放标准。
5. 自动排料：集料桶内磨料收集至设定容量后，设备自动声光报警或通过气动排灰阀自动卸料，实现不间断回收作业。
整个过程中，磨料可保持原有粒度完整性，便于直接回用或更换新料，降低喷砂成本。
三、产品特点
- 回收效率较高：以95kW机型为例，回收效率可达13~15吨/小时，优于人工清理速度，有效缩短施工周期。
- 作业半径大，覆盖广：单台设备支持30~50米作业半径，通过延长吸砂软管可覆盖大面积作业面，减少设备移动频次。
- 智能电控，操作便捷：标配PLC可编程控制器，实现一键启停、砂满自动停机、缺相过载保护、故障报警等功能；支持手动/遥控双模式操控，现场使用灵活。
- 多工位同步回收：一台设备可配置多个吸砂工位（最多6个），允许多名工人同时在不同区域回收，有效提高整体效率。
- 环保设计，粉尘控制效果良好：内置滤筒除尘器，配合自动脉冲反吹系统，确保滤筒不堵塞，排出的气体含尘浓度符合国家环保标准（≤20mg/Nm³）。
- 结构扎实，耐用性好：机身采用加厚钢板，旋风分离筒内衬耐磨层；集料桶底部设有快速开启门，清理更换快捷；吸砂软管采用耐磨聚氨酯材质，使用寿命长。
- 安全保护完善：配备电机过热保护、电流过载保护、相序保护、紧急停止按钮等多项安全措施，确保长时间连续运行安全可靠。
四、主要技术参数（以典型机型为例）
| 项目 | 参数 |
|---|---|
| 型号 | YJXS-D95 / YJXS-D75 / YJXS-D55（可定制） |
| 电源 | AC380V 50Hz（三相四线） |
| 功率 | 55kW / 75kW / 95kW（可选） |
| 最大真空度 | ≥50 kPa |
| 回收风量 | 40~66 m³/min |
| 回收效率 | 10~15 T/h（视物料比重） |
| 工作半径 | 30~50 m（可延长） |
| 适用磨料粒径 | 0.1~5.0 mm（钢砂、铜矿砂、石英砂等） |
| 集料桶容积 | 0.5~1.0 m³（可定制） |
| 过滤精度 | 0.3~1 μm |
| 排灰方式 | 手动/气动自动排灰 |
| 外形尺寸（长×宽×高） | 2200×1300×2200 mm（以95kW为例） |
| 整机重量 | 约1200 kg |
> 注：以上参数为标准配置，我公司支持根据客户现场工况进行非标定制，包括功率、容积、作业半径、防爆要求等。
五、核心部件配置
| 部件 | 材质/规格 | 优势说明 |
|---|---|---|
| 罗茨真空泵 | 精密合金转子 | 风量大、负压高、连续运转稳定 |
| 旋风分离筒 | 16Mn耐磨钢板 | 内衬耐磨层，抗冲击，使用寿命长 |
| 滤筒除尘器 | 进口聚酯纤维滤筒 | 过滤精度高，脉冲反吹自动清灰 |
| 吸砂软管 | 聚氨酯耐磨软管 | 耐磨损、抗弯曲，适合复杂工况 |
| 电气系统 | 施耐德/正泰等一线品牌 | PLC智能控制，稳定性好 |
| 集料桶 | 碳钢或不锈钢 | 底部锥形设计，排料顺畅无残留 |
六、应用领域
真空吸砂机适用于以下工业场景，是替代人工清砂、提升现场管理水平的适用设备：
- 船舶修造：船坞内仓清理、船体喷砂后磨料回收、锈污粉尘集中收集
- 钢结构防腐：桥梁、塔架、大型钢构件喷砂除锈现场的砂料回收
- 石油化工：储罐、管道内外壁喷砂清理后的磨料循环利用
- 水利工程：闸门、水轮机等大型金属构件喷砂维护
- 矿山与港口机械：重型设备表面处理后的磨料与粉尘清理
- 铸造行业：铸件清砂、旧砂再生回收
- 其他：轨道交通、风电塔筒、军工装备等大型喷砂作业现场
七、选型指南
客户选型时请重点关注以下要素，我们将据此提供适合的方案：
1. 喷砂作业面积与产能需求：根据每日回收量要求，选择合适功率（55~95kW）和处理量。
2. 磨料种类与粒径：铜矿砂、钢砂、石英砂等比重不同，影响回收效率，需明确告知。
3. 作业半径与现场布局：需确定最长吸砂管长度，以匹配风机能力。
4. 是否要求防爆：若在石化等易燃易爆环境使用，需定制防爆电机和防静电组件。
5. 电源条件：确认现场电压、频率及是否需远程启停。
6. 排料方式：根据连续作业需求，选择手动卸料或气动自动卸料。
7. 环境排放标准：如有严苛的粉尘排放要求，可选用不同精度滤材。
> 建议：请将您的工况参数（作业面积、磨料类型、现场照片）提供给我们技术部，我们将免费为您出具选型计算书。
八、常见问题（FAQ）
Q1：真空吸砂机和工业吸尘器有什么区别？
A：两者原理相似，但真空吸砂机属于工业设备，功率大（55kW以上）、风量高、真空度强，专门针对喷砂现场大量磨料（钢砂、铜矿砂等）的快速回收，作业半径可达50米，回收效率以吨/小时计；而普通工业吸尘器功率较小，适用于轻质粉尘和少量碎屑的清理。
Q2：吸砂机回收的磨料可以直接再次使用吗？
A：可以。真空吸砂机采用负压缓速吸入，旋风分离过程对磨料颗粒的冲击力较小，能较好保持磨料的原始粒径和棱角，回收后经筛分去除粉尘即可直接回用，有效降低耗材成本。
Q3：设备长时间运行会不会过热？
A：不会。我公司真空吸砂机配备风冷或水冷系统（依机型），同时设有过载保护及温度监控，可满足长时间连续作业需求。罗茨真空泵采用强制润滑，散热良好。
Q4：滤筒除尘器需要频繁更换吗？
A：正常使用情况下，滤筒寿命可达1~2年。设备配有自动脉冲反吹系统，每运行一定时间自动反向喷吹，清理滤筒表面附着的粉尘，延长滤筒使用寿命。我们也会提供备件清单和定期维护建议。
Q5：你们支持上门安装调试吗？
A：支持。我公司提供全国范围内的上门安装、调试及操作培训服务，确保设备到场后快速投入使用。同时提供售后技术支持。
九、关于我们
我公司是专业从事真空吸砂机、喷砂回收系统、工业负压输送设备研发制造的实体企业，拥有多年的行业经验和技术积累。我们致力于为喷砂、防腐、铸造等行业提供高效、环保、耐用的物料回收解决方案。
我们的主要优势：
- ✔ 自主研发设计，掌握气力输送技术
- ✔ 所有设备出厂前经72小时连续满载测试
- ✔ 可承接非标定制，满足特殊工况需求
- ✔ 提供从选型、生产、安装到培训的全链条服务
- ✔ 及时响应售后，常用备件现货供应
